Vérifier l'installation de la tête d'impression

Si la tête d'impression n'est pas installée correctement, les résultats de l'impression risquent de ne pas être ceux attendus. Pour vérifier l'état de l'installation, retirez la tête d'impression une fois et réinstallez-la correctement en utilisant la procédure suivante.

Important

  • Avant de vérifier l'installation de la tête d'impression, assurez-vous de pouvoir voir l'encre dans le tube. Exécutez les opérations suivantes seulement si vous ne pouvez pas voir l'encre.

  1. Sélectionnez (Configuration (Setup)) sur l'écran ACCUEIL (HOME).

  2. Sélectionnez Entretien > Remplacement de la tête.

  3. Vérifiez le message affiché et sélectionnez Démarrer.

  4. Ouvrez l'unité de numérisation / capot.

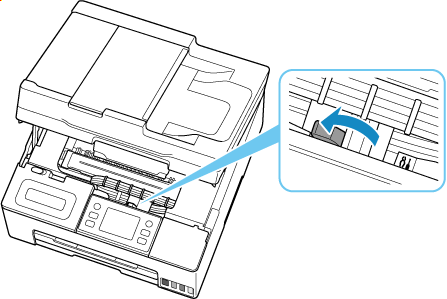

  5. Inclinez le levier de valve d'encre vers la droite, relâchez-le, puis sélectionnez OK.

    Le support de tête d'impression bouge.

    Attention

    • Ne retenez pas manuellement ou n'essayez pas de déplacer de force le support de tête d'impression lorsque le support de tête d'impression se déplace. Ne touchez pas le support de tête d'impression tant qu'il n'est pas arrêté.

    Important

    • Si l'unité de numérisation / capot reste ouverte pendant plus de 10 minutes, le support de tête d'impression peut se déplacer et le voyant d'état peut s'allumer en orange. Dans ce cas, fermez une fois l'unité de numérisation / capot, puis rouvrez-la.
    • Si l'intérieur de l'imprimante et la tête sont salis par l'encre, nettoyez-les à l'aide d'un chiffon doux imbibé d'eau et fermement essoré avant utilisation. Par ailleurs, veillez à ne pas tacher vos vêtements, etc. avec la tête retirée.
    • Ne touchez pas la partie métallique ou toute autre partie à l'intérieur de l'imprimante.

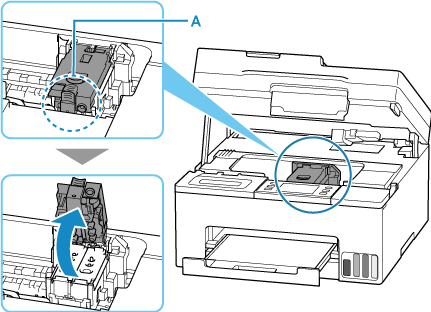

  6. Ouvrez le couvercle de verrouillage de tête d'impression en saisissant la molette (A) et sélectionnez Suivant.

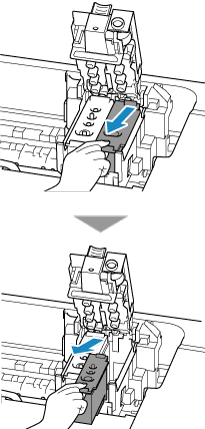

  7. Tirez légèrement la tête d'impression vers vous et retirez-la.

    Retirez les têtes d'impression couleur et noir.

    Important

    • Lors du retrait de la tête d'impression, manipulez-la avec précaution afin d'éviter les éclaboussures d'encre.
    • Ne touchez pas le tube d'encre ou les autres parties à l'intérieur de l'imprimante. Tout contact avec ces parties peut entraîner un dysfonctionnement de l'imprimante.

  8. Vérifiez la tête d'impression et sélectionnez Suivant.

    Important

    • Si les bandes de protection orange sont toujours attachées sur la tête d'impression, retirez-les.

    • Ne touchez pas la partie terminale dorée (B) ou les buses de tête d'impression (C) d'une tête d'impression. Sinon l'imprimante risque de ne plus fonctionner correctement.

  9. Installez la tête d'impression et sélectionnez Suivant.

    Installez la tête d'impression couleur dans le support de gauche et la tête d'impression noir dans le support de droite.

  10. Fermez le couvercle de verrouillage de tête d'impression et sélectionnez Suivant.

    Appuyez fermement sur le couvercle de verrouillage de tête d'impression jusqu'à ce qu'il s'enclenche.

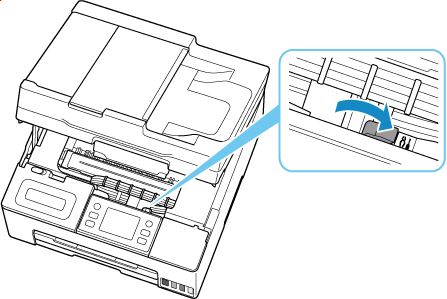

  11. Inclinez le levier de valve d'encre vers la gauche.

  12. Fermez l'unité de numérisation / capot.

    Soulevez-le une fois et reposez-le doucement.

  13. Imprimez le motif de vérification des buses.

    Imprimez le motif de vérification des buses afin de déterminer si l'encre s'écoule correctement des buses de tête d'impression.

Si le motif de vérification des buses ne s'imprime pas correctement même après avoir vérifié l'installation de la tête d'impression, les problèmes peuvent être résolus en remplaçant la tête d'impression.

Pour plus d'informations, consultez Informations sur le remplacement de la tête d'impression.
